007 program 7segmen

7Segmen

program sederhana menghidupkan 7segmen dengan mikrokontoler atmega8 beserta simulasinya di proteus.

Clock Speed mega8: 1MHz
Program: CVAVR 2.05
Simulasi: Proteus 7.9
Download file program dan simulasi: Klik Disini

Buat rangkaian rangakaian diatas. setelah itu ketikkan program dibawah ini:

Buat rangkaian seperti gambar diatas kemudian ketikkan program dibawah ini

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

#include <mega8.h> #include <delay.h> void main() { PORTC=0xFF; DDRC=0xFF;    //portC sebagai output DDRD=0xFF;    //portD sebagai output PORTD=0xFF; While(1) { PORTC.0=0;    //7segmen hidup(common catoda) PORTD=0b00111111;  //angka 0 delay_ms(1000); PORTD=0b00000110;  //angka1 delay_ms(1000);   //tunggu 1 detik PORTD=0b01011011;  //angka2 delay_ms(1000); PORTD=0b01001111;  //angka3 delay_ms(1000); PORTD=0b01100110;  //angka4 delay_ms(300); PORTD=0b01101101;  //angka5 delay_ms(1000); PORTD=0b01111101;  //angka6 delay_ms(1000); PORTD=0b00000111;  //angka7 delay_ms(1000); PORTD=0b01111111;  //angka8 delay_ms(1000); PORTD=0b01101111;  //angka9 delay_ms(1000); } }

Pembahasan:

Pada kesempatan kali ini saya akan paparkan mengenai menghidupkan 8 segmen dengan mikrokontroler. Terlebih dahulu kita ketahui bagian 7 segmen ini terlebih dahulu.

Ada 2 jenis display semacam ini yaitu komon anoda dan komon katoda (komon = gabungan).

jalur LED pada 7segmen

Bisa dilihat terdapat 8 buah led yang digabungkan menjadi satu. Pemilihan jenis kommon sangat menentukan karena tiap komon memiliki cara yang sedikit berbeda dalam pemberian tegangan.

Catatan: pembahasan lebih lanjut akan membahas kommon katoda

Selanjutnya led-led tersebut disusun dengan posisi yang ditentukan menjadi bentuk 7 segmen

Hubungan antara kaki komponen dengan segmen bisa dilihat di gambar dibawah ini

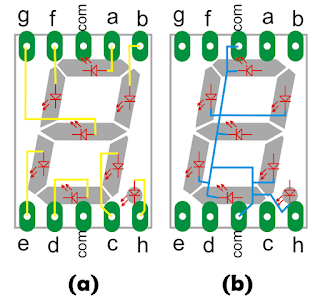

Gambar jalur komon katoda (a) segmen dengan kaki komponen (b) segmen dengan komon

Dari susunan segmen diatas kita bisa menampilkan angka 0-9 seperti gambar dibawah:

Untuk menghasilkan angka 0 perlu menghidupkan segmen a, b, c, d, e, f sedangkan g dan h mati. Untuk menghasilkan angka 1 perlu menghidupkan segmen  b dan c sedangkan a, d, e, f, g dan h mati.

Untuk komplitnya bisa dibuatkan tabel:

Keterangan: 1 diberi tegangan positif dan 0  diberi tegangan nol (segmen komon katoda)

Tahun: 2015

Sumber: EMBEDDED C LANGUAGE PROGRAMMING

Next Post: 4x7segmen
